一、一句话核心观点

AI算力驱动先进封装向超大尺寸、高I/O、多HBM集成迭代，传统有机载板与硅中介层存在翘曲、成本、面积瓶颈，玻璃基板凭借低介损、匹配硅热膨胀、高密度TGV互连、面板级高利用率优势成为下一代先进封装核心平台，海外大厂已落地验证、国内面板/玻璃加工企业加速中试送样，行业2028年起小规模量产，看好玻璃基全产业链国产替代机遇。

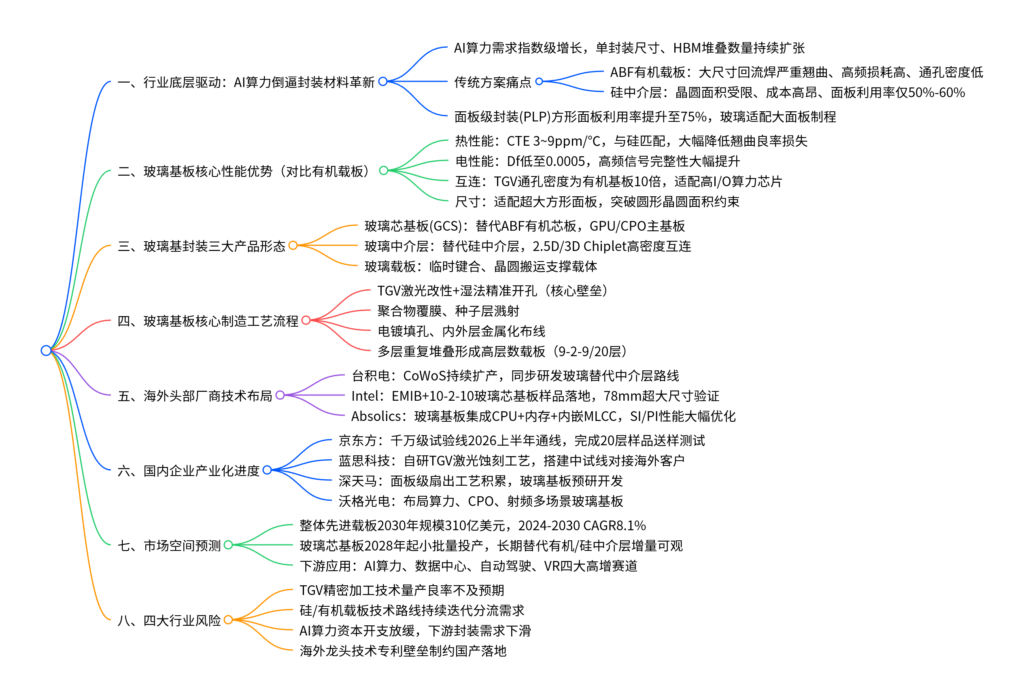

二、全文思维导图

三、全文精简总结

本报告聚焦AI算力带来先进封装材料变革，先剖析传统ABF有机载板、硅中介层在超大尺寸算力封装下的固有缺陷，系统对比玻璃基板热、电、尺寸、互连四大维度核心优势；划分玻璃芯基板、玻璃中介层、玻璃载板三类产品，拆解TGV开孔、金属化填孔等核心制造壁垒；梳理台积电、Intel、Absolics海外头部落地案例，同步复盘京东方、蓝思、深天马、沃格光电国内厂商中试、送样进展；测算2024-2030先进载板市场规模，预判玻璃基板2028年进入小规模商用；最后梳理投资逻辑并提示技术、需求、路线竞争等风险，行业维持“优于大市”评级。

四、文档核心内容表格汇总

表1 玻璃基板 vs 传统有机AB载板核心性能对比

性能指标	有机ABF载板	玻璃芯基板	玻璃基板优势说明
热膨胀系数CTE	~7 ppm/℃	3~9 ppm/℃	与硅片匹配，大尺寸封装大幅减少翘曲、提升良率
介电常数Dk@10GHz	3.7~4.7	2.5~6	可调低介电版本，适配800G/1.6T高速信号
介电损耗Df@10GHz	0.007~0.025	0.0005~0.005	高频损耗降低一个量级，HPC信号完整性提升
垂直通孔密度	基准1倍	10倍	满足AI芯片万级I/O高密度互连需求
大尺寸翘曲程度	严重	轻微	回流焊无变形，超大封装良率显著改善
面板面积利用率	圆形晶圆50%-60%	方形面板75%	面板级封装大幅降低单位芯片基板成本

表2 玻璃基封装三类产品形态定义与应用场景

产品类型	核心定位	主要下游场景	替代对象
玻璃芯基板(GCS)	芯片底层承载基板	AI GPU、CPO光模块、服务器算力板	ABF有机芯板
玻璃中介层	芯粒间高密度互连层	CoWoS/EMIB 2.5D/3D Chiplet封装	硅中介层、RDL中介层
玻璃临时载板	制程临时支撑/搬运载体	晶圆级、面板级扇出封装工艺	临时有机载体、硅载片

表3 TSMC、Intel主流先进封装路线对比

厂商	封装平台	中介层方案	核心尺寸/算力适配	玻璃基板布局
台积电	CoWoS-S	硅中介层	3.3倍光罩，GPU+HBM	研发玻璃替代中介层，应对大尺寸瓶颈
台积电	CoWoS-R	RDL中介层	超大尺寸异构集成	同步推进玻璃芯板验证
台积电	CoWoS-L	LSI+RDL复合层	2028年14倍光罩，集成20颗HBM	远期玻璃为核心备选材料
Intel	EMIB 2.5D	硅桥中介层	数据中心、AI加速卡	推出10-2-10玻璃芯基板样品，78mm超大尺寸
Intel	Foveros Direct 3D	Cu-to-Cu混合键合	多层芯粒垂直堆叠	规划玻璃中介层降低硅桥成本

表4 国内玻璃基板厂商产业化进展一览

企业	产线/产能规划	工艺突破	客户与阶段
京东方A	9.93亿板级试验线，月产1000片，2026上半年通线	打通TGV开孔、填铜、20层高层数布线	完成大尺寸算力载板送样，客户概念认证通过
蓝思科技	TGV专用中试厂房，自研激光蚀刻工艺	解决微裂纹、深孔均匀填孔难题	对接北美、韩国头部芯片客户联合验证
深天马A	依托面板扇出封装产线改造	高精度多层RDL匹配玻璃基材	技术预研，样品开发阶段
沃格光电（通格微）	多品类玻璃基板产线	同时覆盖算力、CPO、射频、生物芯片	多场景样品同步验证，适配光互联封装

表5 全球先进载板市场规模预测（Yole数据）

时间节点	整体先进IC载板市场规模	玻璃芯基板阶段	核心驱动
2024	140亿美元	小规模样品验证	AI算力需求启动，CoWoS产能紧缺
2028E	220亿美元	小批量商业化投产	超大尺寸封装渗透率提升，玻璃方案放量
2030E	310亿美元	规模化渗透，CAGR8.1%	AI、自动驾驶、VR多赛道拉动替代需求

表6 Intel玻璃芯基板样品核心参数

参数项	指标数值	技术价值
堆叠架构	10-2-10高层数	匹配超大算力芯片多层电源/信号布线
基板尺寸	78mm×77mm	2倍标准硅光罩尺寸，突破晶圆面积限制
玻璃芯厚度	800μm	兼顾平整度与机械强度
凸点间距	45μm	满足高I/O芯粒高密度互连
配套方案	双EMIB硅桥集成	玻璃基板+硅桥协同，兼顾密度与成本

表7 Absolics玻璃基板性能优化数据

性能维度	优化幅度	落地优势
信号完整性(SI)	提升40%	高速GPU/多HBM互联无信号衰减
电源完整性(PI)	提升50%	内嵌MLCC，降低供电噪声、减少功耗
整体封装厚度	4mm→<1.0mm	设备小型化，单机算力密度提升
集成能力	单基板集成CPU+多内存+无源器件	简化系统层级，降低整体BOM成本

表8 行业四大核心风险汇总

风险类型	具体内容	潜在负面影响
工艺量产风险	TGV激光开孔、深孔填铜良率长期偏低	玻璃基板成本高于硅/有机方案，难以商业化
技术路线竞争	新型RDL、超薄硅中介层持续迭代	玻璃基板替代进度大幅延后
下游需求风险	AI云厂商资本开支收缩，先进封装订单下滑	玻璃基板验证、量产投入回收期拉长
专利壁垒风险	海外厂商掌握TGV、多层布线核心专利	国内企业量产面临专利授权、诉讼成本
