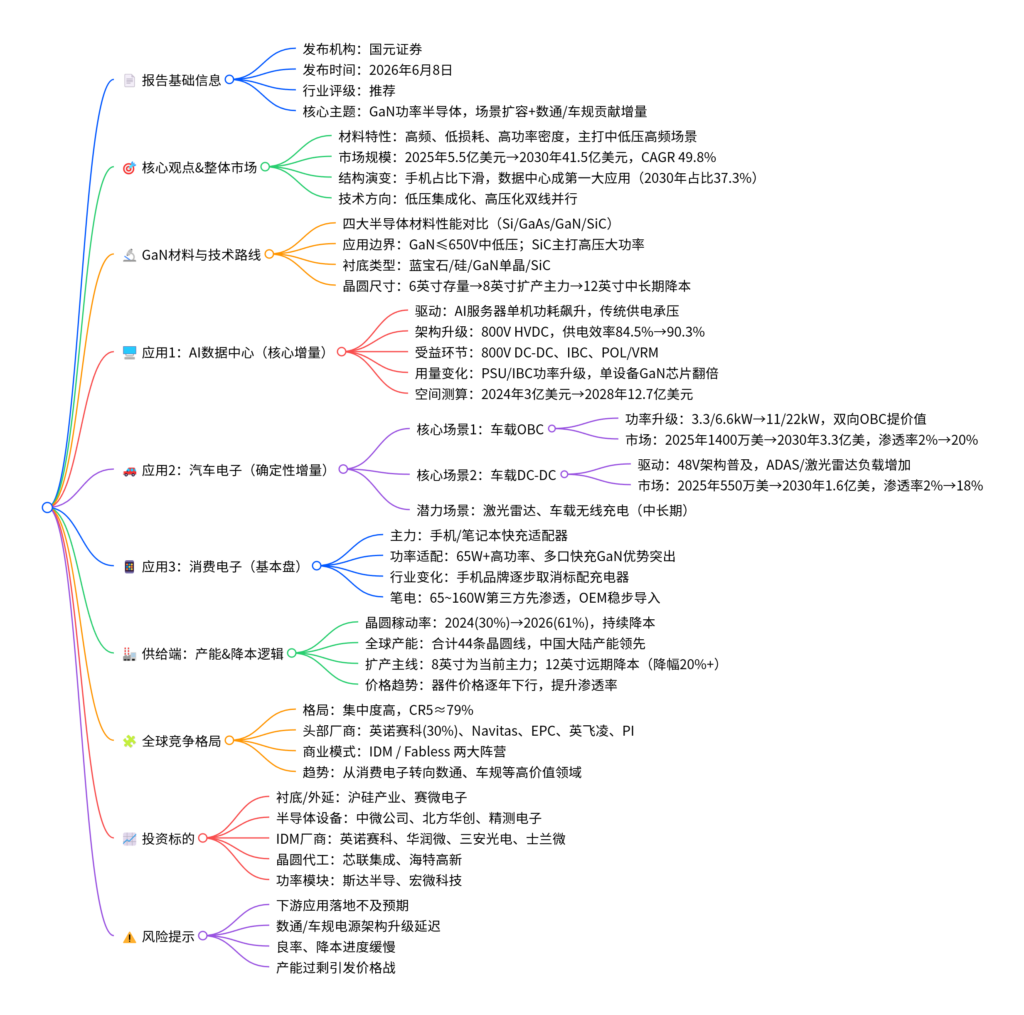

一、思维导图框架

二、文档图文并茂详细总结

本报告为国元证券2026年6月8日发布的氮化镓（GaN）功率半导体行业深度报告，行业评级为推荐。核心逻辑：GaN凭借高频、低开关损耗、高功率密度三大核心优势，逐步从传统消费电子快充，向AI数据中心、汽车电子两大高价值场景渗透；行业进入高速增长期，叠加8英寸产线规模化、稼动率提升实现成本下行，全产业链迎来发展机遇。

一、核心总览：行业定位与整体市场空间

1. 材料差异化定位

报告对比硅(Si)、砷化镓(GaAs)、氮化镓(GaN)、碳化硅(SiC) 四代半导体关键参数与应用场景：

• GaN：禁带宽度3.39eV、击穿场强3.3MV/cm，优势集中在650V及以下中低压、高频场景；
• SiC：主打1200V以上高压、大功率场景，二者形成差异化竞争，并非全面替代关系。
• 典型应用划分：GaN适配消费快充、数据中心电源、车载OBC/DC-DC；SiC主攻新能源车主驱、光伏逆变、轨道交通等高压领域。

2. 整体市场规模与结构变化

• 增速：全球GaN功率半导体市场由2025年5.5亿美元增长至2030年41.5亿美元，5年CAGR达49.8%，行业高增长确定性强。

• 应用结构演变（附图：应用占比饼图）

  1. 智能手机：当前第一大应用，但占比持续下滑，2030年规模12亿美元、占比28.9%；
  2. 数据中心：最强增量赛道，2030年规模15.5亿美元、占比37.3%，跃升为第一大应用；
  3. 汽车电子：稳步放量，2030年规模5.5亿美元；
  4. 高性能计算、工业、能源等场景同步扩容，应用走向多元化。

3. 技术演进方向

GaN技术呈现低压集成化 + 高压化双线发展：

1. 低压段（40~200V）：偏向单片集成，适配DC-DC、激光雷达；
2. 中压段（650V）：当前主力区间，覆盖快充、服务器PSU、车载OBC；
3. 高压段（900~1700V）：垂直GaN+GaN单晶衬底为长期方向，短期仍与SiC错位竞争。

二、第一大增量：AI数据中心电源市场

AI算力爆发带动服务器单机功耗、机柜功率密度大幅提升，传统低压供电架构不堪重负，800V HVDC高压直流架构成为主流升级方向，为GaN打开巨大增量空间。

1. 行业核心驱动（附图：服务器功耗&出货量趋势图）

1. 单机功率暴涨：英伟达GPU从A100(6.5kW)→B300(15kW)，单台AI服务器等效功率从2024年9kW升至2028年20kW；
2. 出货高增：全球AI服务器出货量2024年167万台→2028年409万台，年复合增速超20%；
3. 传统痛点：低压大电流方案线缆粗、损耗高、散热压力大，800V HVDC可显著降电流、减铜耗。

2. 架构升级价值（附图：供电架构效率对比图）

• 传统供电架构效率：84.5%；
• 800V HVDC+GaN方案效率：90.3%，单高功率机柜每年可节省电费超千万元，节能优势显著。

3. 核心受益环节&芯片用量

800V HVDC架构下，800V DC-DC、IBC（中间总线转换器） 是GaN短期核心落地环节，POL/VRM为中长期增量：

1. 服务器PSU：功率从3kW→8kW→12kW迭代，3kW PSU搭载4颗GaN，8kW翻倍至8颗，12kW机型部分方案二级侧新增96颗低压GaN；
2. IBC模块：从两相升级为四相，单模块GaN芯片从4颗增至8颗，用量直接翻倍。

4. 市场空间测算（附详细测算表）

• 2024年服务器GaN总市场规模：3.0亿美元；
• 2028年预计达到12.7亿美元；
• 拆分：DC-DC环节5.3亿美元，IBC环节7.3亿美元，行业目前仍处于渗透早期。

三、第二大增量：汽车电子市场

新能源车电动化、智能化双升级，车载OBC（充电机）、48V DC-DC 成为车规GaN两大确定性落地场景，激光雷达、无线充电为中长期潜力方向。

1. 场景一：车载OBC（短期核心）

1. 功率升级：主流OBC从3.3kW/6.6kW向11kW、22kW升级，散热、小型化需求倒逼GaN替代；

2. 双向OBC普及：V2G/V2L（车到电网/车到负载）需求兴起，拓扑复杂度、开关数量大幅增加，单车GaN价值量显著提升；

3. 市场预测（附图：OBC市场&渗透率曲线）：

   • 2025年市场规模1400万美元，渗透率2%；
   • 2030年市场规模3.3亿美元，渗透率提升至20%。

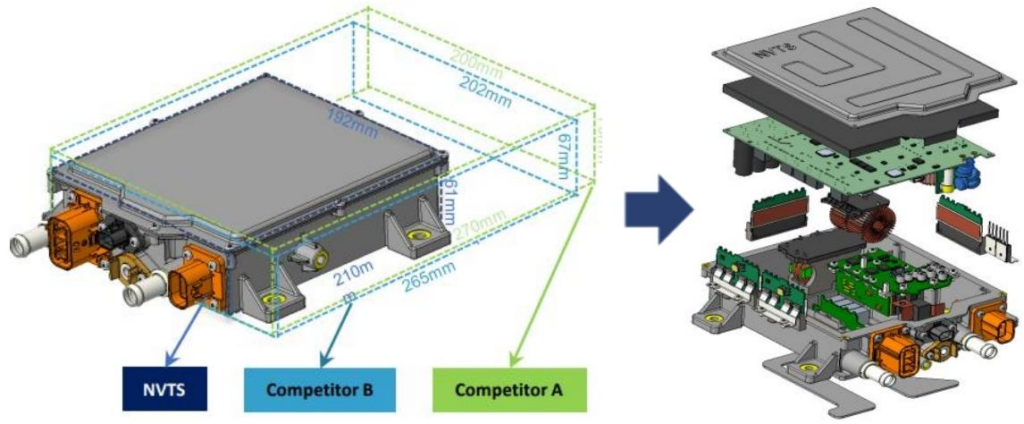

4. 对比优势：相较SiC，GaN功率密度+15%、开关频率提升2~3倍；相较硅器件，损耗、体积、重量优势明显。

2. 场景二：车载DC-DC（48V架构驱动）

1. 架构变革：汽车从传统12V架构升级为48V架构，适配激光雷达、ADAS、线控底盘、智能座舱等低压高功率负载；

2. 48V架构可降低线束电流、减少线缆重量与损耗，但对DC-DC功率密度、效率要求大幅提高，GaN适配性增强；

3. 市场预测（附图：车载DC-DC市场&渗透率曲线）：

   • 2025年市场规模550万美元，渗透率2%；
   • 2030年市场规模1.6亿美元，渗透率提升至18%。

四、基本盘：消费电子快充市场

消费电子是GaN当前最大存量市场，以手机、笔记本电脑适配器为主，高功率、多口快充持续拉动需求。

1. 智能手机快充

1. 行业变化：苹果、三星等品牌逐步取消标配充电器，用户主动选购高功率、小型化快充头，GaN接受度提升；

2. 功率适配（附功率段适配表）：

   • ＜33W：硅器件成本占优；
   • 65W以上高功率、多口共用场景：GaN小型化、低温升优势完全凸显；

3. 市场基础：全球手机年出货超10亿台，保有量庞大，替换需求持续存在。

2. 笔记本电脑适配器

1. 功率区间：65W100W轻薄本是渗透主力，100W160W全能本、180W+游戏本逐步导入；
2. 渗透节奏：第三方品牌GaN适配器率先普及，PC OEM厂商随成本下降、USB-C PD生态成熟逐步跟进；
3. 痛点：160W以上高端游戏本电源拓扑复杂、体积敏感度低，OEM切换节奏偏慢。

五、供给端：产能、稼动率与降本逻辑

行业从产品导入期迈入规模化制造阶段，产能扩张+晶圆稼动率提升推动GaN价格下行，进一步反向刺激应用渗透。

1. 晶圆稼动率（附图：稼动率趋势图）

• 2024年GaN晶圆稼动率仅30%；
• 2025年提升至42%；
• 2026年预计达到61%；
  稼动率持续提升，有效摊薄单片制造成本。

2. 全球产线布局

1. 全球现状：截至2025年，全球建成+在建GaN晶圆线合计44条，总年产能超140万片；
2. 区域格局：中国大陆晶圆线数量＞14条（月产能4万片+规划28万片），中国台湾＞8条，是全球核心产能区。

3. 晶圆尺寸迭代（核心降本路径）

1. 8英寸：当前扩产绝对主力，英飞凌、TI、英诺赛科等头部企业均重点布局，工艺成熟、量产风险低；
2. 12英寸：中长期降本方向，80%设备可兼容8英寸产线，投产后单芯片成本可下降20%以上；目前处于技术验证阶段，低压标准化器件将率先落地。

4. 价格趋势

随着产能释放、良率提升，Ga器件价格持续下行，在中低端场景的经济性不断增强，应用边界持续拓宽。

六、全球竞争格局

1. 市场份额（附图：市占率饼图）

全球GaN功率半导体集中度较高，CR5约79%：

1. 英诺赛科：市占30%，国内头部IDM，消费电子领先，已进入英伟达800V HVDC供应链；
2. Navitas：市占17%，Fabless模式，深耕数通、车规领域；
3. EPC：市占12%，聚焦AI、机器人、车载场景；
4. 英飞凌、PI电源：各占10%，传统功率大厂跨界布局。

2. 厂商模式与发展方向

分为ID和Fabless两大阵营：

• IDM（英诺赛科、英飞凌、TI、意法等）：自研自产，把控工艺与良率，优先布局车规、工业等高可靠性场景；
• Fabless（Navitas、EPC、PI）：专注芯片设计，依托代工厂扩产，灵活切入新兴市场；
• 共同趋势：所有头部厂商均从传统消费快充，向AI数据中心、新能源汽车等高价值赛道倾斜。

七、重点投资标的

报告按产业链环节划分核心标的，覆盖衬底/外延、半导体设备、IDM、晶圆代工、功率模块：

1. 衬底&外延：沪硅产业、赛微电子；
2. 核心设备：中微公司（MOCVD）、北方华创（刻蚀）、精测电子（测试设备）；
3. IDM功率厂商：英诺赛科、华润微、三安光电、士兰微；
4. 晶圆代工：芯联集成、海特高新；
5. 功率模块：斯达半导、宏微科技。

八、风险提示

1. 下游拓展不及预期：AI服务器、新能源车GaN导入进度慢于预期；
2. 架构升级延迟：数据中心800V HVDC、汽车48V架构落地延后；
3. 技术成本风险：GaN良率提升、降本进度不及预期；
4. 竞争风险：全球产能快速扩张，引发产品价格战，压缩行业利润。
